เครื่องหล่ออย่างต่อเนื่อง R8M 5 Strands CCM ทัพพี Turret

เหล็กเหล็กแท่งเครื่องหล่อรัศมี

8m

ปริมาณ Strand

5 เส้น

ประเภทการสนับสนุนทัพพี

ป้อมปืนทัพพี

ป้อมปืนทัพพี

ประเภทแขนตรง

รถ Tundish

ไดรฟ์ติดตามสูงต่ำ, ฟังก์ชั่นการเลื่อนข้าม

วิธีการหล่อ

วัดแสงหัวฉีดเปิดหล่อ, ผงหล่อ

ระบายความร้อนรอง

ก๊าซและการประปาการระบายความร้อน 2 ปรับวงจรต่อสาระ

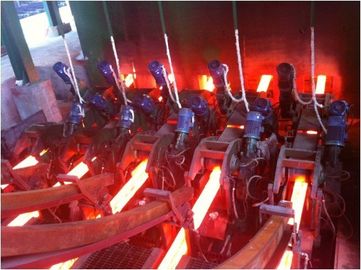

ถอนเครื่องยืด

ทั้งหมด 5 ลูกกลิ้งยืดก้าวหน้า

ตารางม้วน

ไดรฟ์กลุ่มเชนส่วนกลาง

บาร์ dummy

เข้มงวดกับตัวเองปรับตัวหัวหุ่นบาร์

ตัดเหล็กแท่ง

เครื่องตัดไฟอัตโนมัติ

ลำเลียงเหล็กแท่ง

กลุ่มส่วนกลางตารางลูกกลิ้งสด

คูลลิ่งประเภทของธนาคาร

วิธีเลื่อนเครื่องเหล็กกะ

ความจุระบุ

60T

แตะเพื่อแตะวงจร

45min

ปริมาณเตา

1 ชุด

วันทำงาน

330 วัน / ปี

ค่าเฉลี่ยของจำนวนเตาทุกวัน

24 / วัน

กำลังการผลิต

600,000 ~ 800,000t / ปี

หล่อพื้นที่หน้าตัด (mm)

180x180

200 × 200

220 × 220

ความเร็วในการหล่อ (เมตร / นาที)

1.6

1.8

2.0

NO

กระดาษชิ้นเล็ก

ขนาด

ความเร็วในการหล่อ

การส่งออกรายชั่วโมง

(ตัน)

ผลผลิตประจำวัน

20hour

(ตัน)

ผลผลิตประจำปี (300days)

(ตัน)

1

180 × 180

1.6m / นาที

21.98

439

131,700

2

200 × 200

1.8m / นาที

27.13

543

162,900

3

220 × 220

2.0m / นาที

36.47

729

218,700

เหล็กเกรด

เกรดหล่อ (เมตร / นาที)

อัตราความผิดปกติที่มีประสิทธิภาพ (ε)

อัตราการเสียรูปที่อนุญาต (εmax)

เหล็กกล้าคาร์บอนตรง

1.8 ~ 2.5

โปรดดูตารางคำนวณ

0.25

โลหะผสมเหล็กต่ำ

1.3 ~ 2.0

โปรดดูตารางคำนวณ

0.15 ~ 0.2

№

ชื่ออุปกรณ์

น้ำหนัก

รุ่นและข้อกำหนด

หน่วย

1

ป้อมปืนทัพพี
ไดรฟ์ไฮดรอลิเครื่องหมายโหลดแขน 120T กับน้ำหนัก

46T

ชุด

1

2

arriage Tundish
ขาสูงและต่ำ

10 × 2 = 20T

ชุด

2

3

Tundish

6 × 2 = 12T

ชุด

2

4

ตะกรันหม้อ

1.5T

ชุด

1

5

การดำเนินงานหล่อ
กล่องเท้าแขน
ชั้น

0.2 × 5 = 1T

ชุด

5

6

150 × 150 แม่พิมพ์
R8, length900

0.57 × 5 = 2.85T

ชุด

5

7

ปกแม่พิมพ์

0.1 × 5 = 0.5T

ชุด

5

8

อุปกรณ์สั่น

3.4 × 5 = 17T

ชุด

5

9

สเปรย์ท่อเก็บรวบรวม

0.4 × 5 = 2T

ชุด

5

10

ลูกกลิ้งทิศทาง

0.2 × 5 = 1T

ชุด

25

11

บาร์หุ่นแข็ง

2.3 × 5 = 11.5T

ชุด

5

12

อุปกรณ์จัดเก็บข้อมูลบาร์ Dummy

1.4 × 3 = 4.2T

ชุด

5

13

ยืดและ
เครื่องถอน

6 × 5 = 30T

ชุด

5

14

ยืดและ
เครื่องถอน
ฐานร่วมกัน

4T

ชุด

1

15

กรรไกรวิธีลูกกลิ้ง

การควบคุมความถี่, น้ำเย็น

3.5 × 5 = 17.5T

ชุด

5

16

เครื่องตัดเปลวไฟ

3 × 5 = 15T

ชุด

5

อินฟราเรดเข้าสู่ขั้นตอน
การตั้งค่าความยาว

ชุด

1

17

ตัดคอลเลกชัน
อุปกรณ์ศีรษะและหม้อแขวน

1T

ชุด

1

18

หลังจากตัดลูกกลิ้ง
การควบคุมความถี่, น้ำเย็น

3.5 × 5 = 17.5T

ชุด

5

19

สิ่งที่น่าพิศวงrollerⅠ
การควบคุมความถี่, น้ำเย็น

3.5 × 5 = 17.5T

ชุด

5

20

สิ่งที่น่าพิศวงrollerⅡ

3.5 × 5 = 17.5T

ชุด

5

21

คูลลิ่งลูกกลิ้งเตียง

4 × 10 = 40T

ชุด

10

22

การเอียงเครื่องเกียร์

8T × 5 = 40T

ชุด

5

23

ขยับเครื่องเหล็ก
สำหรับความยาว 12m

33T

ชุด

1

24

ชี้เครื่องเหล็ก

35T

ชุด

1

25

เตียงระบายความร้อนขั้นตอน

126T

ชุด

1

26

เตียงระบายความร้อนคอลเลกชัน

30T

ชุด

1

27

ระบบระบายความร้อนของร่างกายล้อ

8T

ชุด

1

28

ฝาครอบล้อ

10T

ชุด

1

29

หน่วยประมวลผลแหล่งที่มาของก๊าซ
ก๊าซที่ใช้ในการจัดการ

ชุด

1

30

แพลตฟอร์มเหล็ก

200T

ชุด

1

พัดลมไอน้ำไอเสีย

2T

ชุด

1

hydrauli หล่อลื่นระบบนิวเมติก

1

เป็นเจ้าภาพสถานีไฮโดรลิค

5T

ชุด

1

2

สิ่งที่น่าพิศวงสถานีไฮโดรลิค
สำหรับการเอียงเครื่องเกียร์

3.5T

ชุด

1

3

รถกระบะยกไฮดรอลิ

1T

ชุด

3

4

สถานีจาระบีหล่อลื่นแบบรวมศูนย์

รวมถึงการจำหน่ายน้ำมันและท่อ

ชุด

6

5

ท่อไฮโดรลิค

รวมถึงชิ้นส่วนท่อ

ชุด

1

6

ท่อหล่อลื่น

ชุด

1

CCM 3 ไฟฟ้า

1

สถานีปฏิบัติการ

2

แพคเกจซอฟต์แวร์

3

PLC

ชุด

2

5

อินเวอร์เตอร์
