รายละเอียดสินค้า: |
| แสงสูง: | เหล็กแท่งเครื่องหล่ออย่างต่อเนื่อง,หล่ออย่างต่อเนื่องแนวนอน |
||
|---|---|---|---|

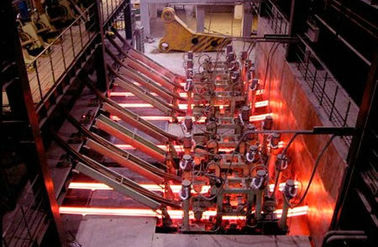

อุตสาหกรรมโลหะ CCM อุปกรณ์หล่ออย่างต่อเนื่อง, R8m & 8 Strands
รายละเอียดอย่างรวดเร็ว:
รายละเอียด:
1. พื้นฐานพารามิเตอร์ทางเทคนิคสแตนด์บาย:
เหล็กเหล็กแท่งเครื่องหล่อรัศมี | 8m |
ปริมาณ Strand | 8 เส้น |
ประเภทการสนับสนุนทัพพี | ป้อมปืนทัพพี |
ป้อมปืนทัพพี | ประเภทแขนตรง |
รถ Tundish | ไดรฟ์ติดตามสูงต่ำ, ฟังก์ชั่นการเลื่อนข้าม |
วิธีการหล่อ | วัดแสงหัวฉีดเปิดหล่อ, ผงหล่อ |
ระบายความร้อนรอง | ก๊าซและการประปาการระบายความร้อน 2 ปรับวงจรต่อสาระ |
ถอนเครื่องยืด | ทั้งหมด 5 ลูกกลิ้งยืดก้าวหน้า |
ตารางม้วน | ไดรฟ์กลุ่มเชนส่วนกลาง |
บาร์ dummy | เข้มงวดกับตัวเองปรับตัวหัวหุ่นบาร์ |
ตัดเหล็กแท่ง | เครื่องตัดไฟอัตโนมัติ |
ลำเลียงเหล็กแท่ง | กลุ่มส่วนกลางตารางลูกกลิ้งสด |
คูลลิ่งประเภทของธนาคาร | วิธีเลื่อนเครื่องเหล็กกะ |
เราสามารถผลิตเครื่องหล่อที่มีคุณภาพสูงอย่างต่อเนื่อง 1-8 เส้นที่มีอุปกรณ์การผลิตต่ำสุด cost.We สามารถออกแบบผลิตเหล็กแท่งเครื่องหล่อขึ้นไปวันอย่างต่อเนื่องตามที่มีความจุของผู้ใช้จุดอิ่มตัวขนาดเหล็กแท่งเหล็กเกรดและ สภาพสนามของผู้ใช้
2 คำอธิบายกระบวนการทางเทคนิคและความจุของเหล็กเหล็กแท่ง CCM
เตาเหนี่ยวนำ:
ความจุระบุ | 60T |
แตะเพื่อแตะวงจร | 45min |
ปริมาณเตา | 2 ติดตั้ง |
กำลังการผลิต
วันทำงาน | 330 วัน / ปี |
ค่าเฉลี่ยของจำนวนเตาทุกวัน | 24 / วัน |
กำลังการผลิต | 1000.000 ~ 1200,000t / ปี |
3. ความเร็วในการหล่อการผลิตและปริมาณสาระ
R8m เครื่องรัศมีหล่อสามารถส่งกลุ่มเหล็กของข้อกำหนดที่แตกต่างกันความเร็วสูงสุดชี้ขาดจะเป็นดังนี้:
หล่อพื้นที่หน้าตัด (mm) | 180x180 | 200 × 200 | 220 × 220 |
ความเร็วในการหล่อ (เมตร / นาที) | 1.6 | 1.8 | 2.0 |
NO | กระดาษชิ้นเล็ก ขนาด | ความเร็วในการหล่อ | การส่งออกรายชั่วโมง (ตัน) | ผลผลิตประจำวัน 20hour (ตัน) | ผลผลิตประจำปี (300days) (ตัน) |
1 | 180 × 180 | 1.6m / นาที | 21.98 | 439 | 131,700 |
2 | 200 × 200 | 1.8m / นาที | 27.13 | 543 | 162,900 |
3 | 220 × 220 | 2.0m / นาที | 36.47 | 729 | 218,700 |
ผลการคำนวณเป็นรัฐในอุดมคติของการผลิตโปรดตามสถานการณ์ที่เกิดขึ้นจริงของการปรับตัวของตัวเอง
เหล็กเกรด | เกรดหล่อ (เมตร / นาที) | อัตราความผิดปกติที่มีประสิทธิภาพ (ε) | อัตราการเสียรูปที่อนุญาต (εสูงสุด) |
เหล็กกล้าคาร์บอนตรง | 1.8 ~ 2.5 | โปรดดูตารางคำนวณ | 0.25 |
โลหะผสมเหล็กต่ำ | 1.3 ~ 2.0 | โปรดดูตารางคำนวณ | 0.15 ~ 0.2 |
4. CCM รายการชิ้นส่วนอุปกรณ์
№ | ชื่ออุปกรณ์ | น้ำหนัก | รุ่นและข้อกำหนด | หน่วย |
1 | ป้อมปืนทัพพี | 56T × 2 = 112T | ชุด | 2 |
2 | arriage Tundish | 10 × 2 = 20T | ชุด | 4 |
3 | Tundish | 6 × 2 = 12T | ชุด | 4 |
4 | ตะกรันหม้อ | 1.5T | ชุด | 2 |
5 | การดำเนินงานหล่อ | 0.2 × 5 = 1T | ชุด | 8 |
6 | 150 × 150 แม่พิมพ์ | 0.57 × 5 = 4.56T | ชุด | 8 |
7 | ปกแม่พิมพ์ | 0.1 × 8 = 0.8T | ชุด | 8 |
8 | อุปกรณ์สั่น | 3.4 × 8 = 27.2T | ชุด | 8 |
9 | สเปรย์ท่อเก็บรวบรวม | 0.4 × 8 = 3.2T | ชุด | 8 |
10 | ลูกกลิ้งทิศทาง | 0.2 × 40 = 8T | ชุด | 40 |
11 | บาร์หุ่นแข็ง | 2.3 × 8 = 18.4T | ชุด | 8 |
12 | อุปกรณ์จัดเก็บข้อมูลบาร์ Dummy | 1.4 × 8 = 11.2T | ชุด | 8 |
13 | ยืดและ | 6 × 8 = 48T | ชุด | 8 |
14 | ยืดและ | 4T | ชุด | 1 |
15 |
| 3.5 × 8 = 28T | ชุด | 8 |
16 |
| 3 × 8 = 24T | ชุด | 8 |
อินฟราเรดเข้าสู่ขั้นตอน | ชุด | 1 | ||
17 | ตัดคอลเลกชัน | 1T | ชุด | 1 |
18 | หลังจากตัดลูกกลิ้ง | 3.5 × 8 = 28T | ชุด | 8 |
19 | สิ่งที่น่าพิศวงrollerⅠ | 3.5 × 8 = 28T | ชุด | 8 |
20 | สิ่งที่น่าพิศวงrollerⅡ | 3.5 × 8 = 28T | ชุด | 8 |
21 | คูลลิ่งลูกกลิ้งเตียง | 4 × 16 = 64T | ชุด | 16 |
22 | การเอียงเครื่องเกียร์ | 8T × 8 = 64T | ชุด | 8 |
23 | ขยับเครื่องเหล็ก | 33T | ชุด | 1 |
24 | ชี้เครื่องเหล็ก | 35T | ชุด | 1 |
25 | เตียงระบายความร้อนขั้นตอน | 126T | ชุด | 1 |
26 | เตียงระบายความร้อนคอลเลกชัน | 30T | ชุด | 1 |
27 | ระบบระบายความร้อนของร่างกายล้อ | 8T | ชุด | 1 |
28 | ฝาครอบล้อ | 10T | ชุด | 1 |
29 |
| ชุด | 1 | |
30 | แพลตฟอร์มเหล็ก | 200T | ชุด | 1 |
| 2T | ชุด | 1 | |
ⅱ |
| |||
1 | เป็นเจ้าภาพสถานีไฮโดรลิค | 5T | ชุด | 1 |
2 | สิ่งที่น่าพิศวงสถานีไฮโดรลิค | 3.5T | ชุด | 1 |
3 | รถกระบะยกไฮดรอลิ | 1T | ชุด | 3 |
4 | สถานีจาระบีหล่อลื่นแบบรวมศูนย์ | ชุด | 6 | |
5 |
| ชุด | 1 | |
6 |
| ชุด | 1 | |
ⅲ |
| |||
1 | สถานีปฏิบัติการ | |||
2 | แพคเกจซอฟต์แวร์ | |||
3 | PLC | ชุด | 2 | |
5 | อินเวอร์เตอร์ |
