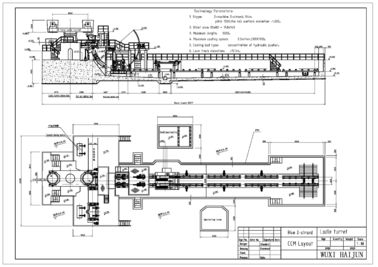

กึ่งพอร์ทัลเครื่องหล่อเหล็ก / หล่อเหล็กอ่อนทัพพี Turret

เหล็กเหล็กแท่งเครื่องหล่อรัศมี

4m

ปริมาณ Strand

2 เส้น

ประเภทการสนับสนุนทัพพี

ป้อมปืนทัพพีรถทัพพีม้าทัพพี

สายการบิน Tundish

กึ่งพอร์ทัลฟังก์ชั่นการเลื่อนข้าม

วิธีการหล่อ

วัดแสงหัวฉีดเปิดหล่อ

ระบายความร้อนรอง

น้ำเย็น 1 ปรับวงจร

ถอนเครื่องยืด

ทั้งหมด 5 ลูกกลิ้งยืดก้าวหน้า

ตารางม้วน

ไดรฟ์กลุ่มเชนส่วนกลาง

บาร์ dummy

เข้มงวดกับตัวเองปรับตัวหัวหุ่นบาร์

ตัดเหล็กแท่ง

ตัดคู่มือการใช้งาน

ลำเลียงเหล็กแท่ง

กลุ่มส่วนกลางตารางลูกกลิ้งสด

คูลลิ่งประเภทของธนาคาร

เตียงระบายความร้อนง่าย

ความจุระบุ

15T

แตะเพื่อแตะวงจร

60 นาที

ปริมาณเตา

2 ติดตั้ง

วันทำงาน

330 วัน / ปี

ค่าเฉลี่ยของจำนวนเตาทุกวัน

24 / วัน

กำลังการผลิต

100,000t / ปี

หล่อพื้นที่หน้าตัด (mm)

80 × 80

100 × 100

120 × 120

ความเร็วในการหล่อ (เมตร / นาที)

3.0

2.8

2.6

NO

กระดาษชิ้นเล็ก

ขนาด

ความเร็วในการหล่อ

การส่งออกรายชั่วโมง

(ตัน)

ผลผลิตประจำวัน

24 ช

(ตัน)

ผลผลิตประจำปี (330days)

(ตัน)

1

80 × 80

3.0m / นาที

7.42

178

58766

2

100 × 100

2.8m / นาที

10.81

259

85615

3

120 × 120

2.6M / นาที

15.69

377

124,266

เหล็กเกรด

เกรดหล่อ (เมตร / นาที)

อัตราความผิดปกติที่มีประสิทธิภาพ (ε)

อัตราการเสียรูปที่อนุญาต _{(εสูงสุด)}

เหล็กกล้าคาร์บอนตรง

1.8 ~ 2.5

โปรดดูตารางคำนวณ

0.25

โลหะผสมเหล็กต่ำ

1.3 ~ 2.0

โปรดดูตารางคำนวณ

0.15 ~ 0.2

เลขที่

ชื่อเครื่อง

น้ำหนัก

หน่วย

ปริมาณ

ⅰ

ร่างกายอุปกรณ์

1

รถทัพพี

5T × 2 = 10T

ชุด

2

2

สายการบิน Tundish

2T × 2 = 4T

ชุด

2

3

Tundish

1.4T × 2 = 2.8T

PEC

2

4

แม่พิมพ์ 100 × 100

0.53 × 2 = 1.06T

ชุด

2

5

ลูกกลิ้งแม่พิมพ์

0.01 × 2 = 0.02T

ชุด

2

6

ปกแม่พิมพ์

0.1T × 2 = 0.2T

ชุด

2

7

oscillator แม่พิมพ์

1.5T × 2 = 3T

ชุด

2

8

ท่อระบายความร้อนสเปรย์รอง

0.5T × 2 = 1T

ชุด

2

9

คู่มือการระบายความร้อนส่วนหนึ่งรองม้วน

0.5T × 2 = 1T

ชุด

2

10

รองลงน้ำระบายความร้อนระบบอบไอน้ำท่อระบายน้ำ

1.1T

ชุด

1

11

ถอนตัวและเครื่องยืด

6T × 2 = 12T

ชุด

2

12

บาร์ dummy

0.9T × 2 = 1.8T

ชุด

2

13

อุปกรณ์จัดเก็บข้อมูลบาร์ Dummy

0.7T × 2 = 1.4T

ชุด

2

14

ตารางม้วนก่อนที่จะตัด

1.5T × 2 = 3T

ชุด

2

15

เตียงระบายความร้อนง่าย

1.2T

ชุด

1

16

หัว Billet และตัดระบบการจัดเก็บตะกรัน

0.5T

ชุด

1

17

ถนนม้วน

1.5T × 2 = 3T

ชุด

2

18

Billet ออกไปลูกกลิ้ง

1.5 × 2 = 3T

ชุด

3

19

เหล็กเครื่องข้างผลัดเปลี่ยน

3T

ชุด

1

20

เครื่องตัดเปลวไฟ

1T × 2 = 2T

ชุด

2

21

ระบบไฮดรอลิสถานี

1.6T

ชุด

1

22

สถานีน้ำเย็น

1.6T

ชุด

1

23

แพลตฟอร์มเหล็ก

45T

1

ⅱ

สามระบบไฟฟ้า

1

อุปกรณ์ควบคุมไฟฟ้า

ชุด

1

2

เมตรที่เกิดเหตุ

ชุด

1

3

ระบบคอมพิวเตอร์

ชุด

1

ⅲ

การติดตั้งวัสดุ

1

วัสดุที่ใช้ในการติดตั้งระบบไฟฟ้าระบบ

1T

ตั้งค่า

1

2

วัสดุระบบท่อไฮโดรลิค

1T

ตั้งค่า

1

3

คูลลิ่งวัสดุระบบน้ำ

1T

ตั้งค่า

1

ⅳ

อุปกรณ์ออฟไลน์

1

repairtable แม่พิมพ์

ตั้งค่า

1

2

ยืนสนับสนุนแม่พิมพ์

ตั้งค่า

1

3

คู่แม่แบบโค้ง

คู่

2
