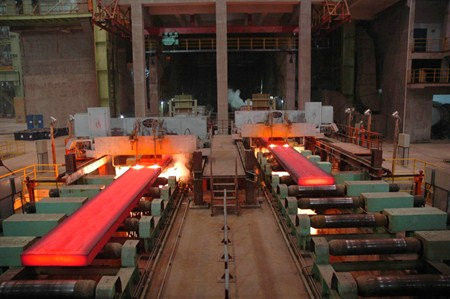

ไฮดรอลิอัตโนมัติเครื่องหล่อแผ่นคอนกรีต CCM กับความเย็นของธนาคาร
รัศมี: R6M, R8M, R10M
จำนวน Strand: 1/2 เส้น
ที่ใช้พลังงานต่ำและมีประสิทธิภาพสูง
ที่มีการรับรองมาตรฐาน ISO
การออกแบบที่ทันสมัย
การทำงานที่ปลอดภัย
รายละเอียด:
1. พื้นฐานพารามิเตอร์ทางเทคนิคสแตนด์บาย:
เหล็กเหล็กแท่งเครื่องหล่อรัศมี | 6m, 8m, 10m |
ปริมาณ Strand | 1,2 เส้น |
ประเภทการสนับสนุนทัพพี | ป้อมปืนทัพพี |
สายการบิน Tundish | กึ่งพอร์ทัลฟังก์ชั่นการเลื่อนข้าม |
วิธีการหล่อ | วัดแสงหัวฉีดหล่อปิด |
ระบายความร้อนรอง | สเปรย์เย็น 3 ปรับวงจร |
ถอนเครื่องยืด | ทั้งหมด 5 ลูกกลิ้งยืดก้าวหน้า |
ตารางม้วน | ไดรฟ์กลุ่มเชนส่วนกลาง |
บาร์ dummy | บาร์หุ่นห่วงโซ่ที่มีความยืดหยุ่น |
ตัดเหล็กแท่ง | ไฮดรอลิหรือตัดไฟเครื่อง |
ลำเลียงเหล็กแท่ง | กลุ่มส่วนกลางตารางลูกกลิ้งสด |
คูลลิ่งประเภทของธนาคาร | เตียงระบายความร้อนขั้นตอน |
2. คำอธิบายกระบวนการทางเทคนิคและความจุของเหล็กเหล็กแท่ง CCM
เตาเหนี่ยวนำ:
ความจุระบุ | 70t |
แตะเพื่อแตะวงจร | 60 นาที |
ปริมาณเตา | 1 ชุด |
กำลังการผลิต
วันทำงาน | 330 วัน / ปี |
ค่าเฉลี่ยของจำนวนเตาทุกวัน | 24 / วัน |
การผลิตประจำปี: | 50,0000 ~ 1,000,000Ton |
3. ความเร็วในการหล่อการผลิตและปริมาณสาระ
ผลการคำนวณเป็นรัฐในอุดมคติของการผลิตโปรดตามสถานการณ์ที่เกิดขึ้นจริงของการปรับตัวของตัวเอง
เหล็กเกรด | เกรดหล่อ (เมตร / นาที) | อัตราความผิดปกติที่มีประสิทธิภาพ (ε) | อัตราการเสียรูปที่อนุญาต (εสูงสุด) |
เหล็กกล้าคาร์บอนตรง | 0.8 ~ 1.8 | โปรดดูตารางคำนวณ | 0.25 |
โลหะผสมเหล็กต่ำ | 0.8 ~ 1.65 | โปรดดูตารางคำนวณ | 0.15 ~ 0.2 |
4. CCM รายการชิ้นส่วนอุปกรณ์
Ⅰ: ร่างกายอุปกรณ์
| เลขที่ | ชื่ออุปกรณ์ | น้ำหนัก | ชนิด | หน่วย | ปริมาณ |
| 1 | 107T | ลงนาม 100T โหลดแขนกับปกด้วยอุปกรณ์ยก | ชุด | 1 | |
| ป้อมปืนทัพพี | |||||
| 2 | น้ำสแตนระบบการชั่งน้ำหนัก | ชุด | 2 | ||
| 3 | ยกแขนโรตารี่ระบบไฮโดรลิ | 4T | ชุด | 1 | |
| Withpreparation ของการใช้พลังงาน | |||||
| 4 | อุปกรณ์ท่อป้องกัน | 1T | ชุด | 1 | |
| 5 | ถังอุบัติเหตุโรตารี | 2T | ชุด | 1 | |
| 6 | 18 × 2 = 36T | ชุด | 2 | ||
| รถ Tundish | ด้วยการยก | ||||
| 7 | 4.5 × 2 = 9T | ชิ้น | 2 | ||
| Tundish | สถาบันที่มีกันชน | ||||
| 8 | 4.5 × 2 = 9T | ชุด | 2 | ||
| อุปกรณ์เบเกอรี่ Tundish | พลิกไฮโดรลิค | ||||
| 9 | ท่อป้องกัน | 0.35 | ชุด | 1 | |
| 10 | ปก Tundish | 4.8T | ชุด | 2 | |
| ทนความร้อนเหล็กหล่อ | |||||
| 11 | Tundish เปิดระบบหล่อใน | ชุด | 5 | ||
| 12 | ระบบควบคุมกันชน | ชุด | 2 | ||
| 13 | ถังตะกรันไหลอุบัติเหตุ | 1.2T | ชิ้น | 2 | |
| 14 | 11 × 3 = 33T | 140 × 1000 | ชุด | 3 | |
| แม่พิมพ์ | ~ 200 × 1400 | ||||
| ปรับได้ | |||||
| 15 | อุปกรณ์การสั่นสะเทือน | 24 × 2 = 48T | ชุด | 2 | |
| ประเภทการเปลี่ยนแปลงอย่างรวดเร็ว | |||||
| 16 | 12 × 2 = 24T | ชุด | 2 | ||
| รองระบายความร้อน 0 ส่วน | hardfacing สวมทน | ||||
| 17 | 16 × 2 = 32T | ชุด | 2 | ||
| ส่วนภาคการระบายความร้อนรอง | hardfacing สวมทน | ||||
| 18 | ยืดภาคและมาตราถอน | 23 × 8 = 184T | ชุด | 8 | |
| hardfacing สวมทน | |||||
| 19 | ฐานรองภาคการระบายความร้อน | 64 × 2 = 128T | ชุด | 2 | |
| 20 | คู่มือฉบับย่อ | 32T | ชุด | 1 | |
| ซ้ายและขวาสมมาตร | |||||
| 21 | ยืดและไดรฟ์ถอนอุปกรณ์ | 1.8 × 4 = 7.2T | ชุด | 4 | |
| 22 | อุปกรณ์สเปรย์สเปรย์ | 6 × 2 = 12T | ชุด | 12 | |
| 23 | ถอดอุปกรณ์บาร์หุ่น | 1 × 2 = 2T | ชุด | 1 | |
| 24 | บาร์หุ่นที่มีความยืดหยุ่น | 13T | 42Cr | ชุด | 1 |
| 42Cr ฟอร์จ | |||||
| 25 | cutterⅠเปลวไฟ | 13T | ชุด | 1 | |
| 26 | ไฮโดรเจนและออกซิเจนเครื่องกำเนิดไฟฟ้า | ชุด | 2 | ||
| 27 | ลูกกลิ้งราเวิร์ส | 26T | ชุด | 1 | |
| 28 | อุปกรณ์จัดเก็บข้อมูลบาร์ Dummy | 30T | ชุด | 1 | |
| 29 | ตารางลูกกลิ้ง | 37 × 1.5 = 55T | ชุด | 37 | |
| 30 | เปลวไฟตัดⅡ | 6T | ชุด | 1 | |
| วันที่ 31 | ไฮโดรเจนและออกซิเจนเครื่องกำเนิดไฟฟ้า | ชุด | 1 | ||
| 32 | เครื่องส่งมอบเหล็ก | 22T | ชุด | 1 | |
| 33 | ยืดและการถอนสถานีไฮโดรลิค | 10T | ชุด | 1 | |
| 34 | ยืดและการถอนกระบอกไฮดรอลิ | ชุด | 10 | ||
| 35 | ระบบการกระจายน้ำแม่พิมพ์ | ชุด | 1 | ||
| 36 | 0 ส่วนระบบการกระจายน้ำ R | ชุด | 1 | ||
| 37 | ระบบการกระจายน้ำⅠsection | ชุด | 1 | ||
| 38 | ระบบการกระจายน้ำⅡsection | ชุด | 1 | ||
| 39 | ยืดและการถอนการกระจายน้ำⅠsectionระบบ | ชุด | 1 | ||
| 40 | ยืดและการถอนการกระจายน้ำⅡsectionระบบ | ชุด | 1 | ||
| 41 | ระบบหล่อลื่น Turret | ชุด | 1 | ||
| 42 | ระบบหล่อลื่น Tundish | ชุด | 1 | ||
| 43 | ระบบหล่อลื่นการสั่นสะเทือน | ชุด | 1 | ||
| 44 | รองระบายความร้อน 0 ~ Ⅱsection | ชุด | 3 | ||
| ระบบหล่อลื่น | |||||
| 45 | ยืดและการหล่อลื่นถอนระบบ | ชุด | 4 | ||
| 46 | ระบบหล่อลื่นลูกกลิ้ง | ชุด | 4 | ||
| 47 | เครื่องส่งมอบเหล็ก | ชุด | 1 | ||
| 48 | แหล่งที่มาของก๊าซและระบบบำบัด |
Ⅱ: แหล่งแก๊สและระบบบำบัด
| เลขที่ | ชื่ออุปกรณ์ | น้ำหนัก | ชนิด | หน่วย | ปริมาณ |
| 1 | คอมเพรสเซอร์แอร์สำหรับสเปรย์ระบายความร้อน | 12 × 3 = 36T | 60M / นาที | ชุด | 3 |
| 2 | ถุงก๊าซในบัลลูนหรืออากาศนาวา | 6 × 2 = 12T | ชุด | 2 | |
| 3 | ท่ออัดอากาศในการประชุมเชิงปฏิบัติการ | 9T | ชุด | ||
| 4 | เครื่องดนตรีเครื่องอัดอากาศ | 2.3 × 2 = 4.6T | ชุด | 2 | |
| 5 | แหล่งที่มาของก๊าซและระบบบำบัด | 8T | ชุด | 1 | |
| 6 | ถุงก๊าซในบัลลูนหรืออากาศนาวา | 1.5T | ชุด | 1 | |
| 7 | วาล์วและท่อ | ชุด |
Ⅲ: ระบบบำบัดน้ำ
| เลขที่ | ชื่ออุปกรณ์ | น้ำหนัก | ชนิด | หน่วย | ปริมาณ |
| 1 | อุปกรณ์ร้านขายยาแคนาดา | ||||
| 2 | กรองวิศวกรรม | ||||
| 3 | อุปกรณ์ถังตกตะกอนแรก | ||||
| 4 | สูบจ่ายเคมี | ||||
| 5 | ตู้ยากับกวน | ||||
| 6 | 30 T แยกน้ำและน้ำมัน | ||||
| 7 | ถังตกตะกอนความโน้มเอียงที่แผ่น (รอง) | 7.0 × 5.0 × 7.5m | ชุด | 5 | |
| 8 | ส่วนท่อและปั๊มน้ำ | ||||
| 9 | Elbow 90 ° | ชิ้น | 114 | ||
| 10 | กรณีกันน้ำแข็ง | ชิ้น | 34 | ||
| 11 | เมืองน้ำเย็น | 4 | |||
| 12 | ประเภทต่างๆของวาล์ว | ||||
| 13 | อุปกรณ์ควบคุมการบำบัดน้ำเสีย |
