รายละเอียดสินค้า:
การชำระเงิน:
|
| แสงสูง: | เหล็กแท่งเครื่องหล่ออย่างต่อเนื่อง,เครื่องหล่อเหล็ก |
||
|---|---|---|---|
ที่มีประสิทธิภาพสูงอย่างต่อเนื่อง CCM หล่อเครื่อง R8M 3 เส้น
ที่ใช้พลังงานต่ำและมีประสิทธิภาพสูง
รัศมี: R8M
จำนวน Strand: 3 เส้น
ที่มีการรับรองมาตรฐาน ISO
การทำงานที่ปลอดภัย
1. พื้นฐานพารามิเตอร์ทางเทคนิคสแตนด์บาย:
เหล็กเหล็กแท่งเครื่องหล่อรัศมี | 8m |
ปริมาณ Strand | 3 เส้น |
ประเภทการสนับสนุนทัพพี | ป้อมปืนทัพพีหรือรถทัพพี |
สายการบิน Tundish | กึ่งพอร์ทัลฟังก์ชั่นการเลื่อนข้าม |
วิธีการหล่อ | วัดแสงหัวฉีดเปิดหล่อ |
ระบายความร้อนรอง | ก๊าซและน้ำเย็น 2 ปรับวงจร |
ถอนเครื่องยืด | ทั้งหมด 5 ลูกกลิ้งยืดก้าวหน้า |
ตารางม้วน | ไดรฟ์กลุ่มเชนส่วนกลาง |
บาร์ dummy | เข้มงวดกับตัวเองปรับตัวหัวหุ่นบาร์ |
ตัดเหล็กแท่ง | ไฮดรอลิหรือตัดไฟเครื่อง |
ลำเลียงเหล็กแท่ง | กลุ่มส่วนกลางตารางลูกกลิ้งสด |
คูลลิ่งประเภทของธนาคาร | เตียงระบายความร้อนง่าย |
2. คำอธิบายกระบวนการทางเทคนิคและความจุของเหล็กเหล็กแท่ง CCM
เตาเหนี่ยวนำ:
ความจุระบุ | 40T |
แตะเพื่อแตะวงจร | 60 นาที |
ปริมาณเตา | 3sets |
กำลังการผลิต
วันทำงาน | 330 วัน / ปี |
ค่าเฉลี่ยของจำนวนเตาทุกวัน | 24 / วัน |
กำลังการผลิต | 400,000t / ปี |
3. ความเร็วในการหล่อการผลิตและปริมาณสาระ
R8m เครื่องรัศมีหล่อสามารถส่งกลุ่มเหล็กของข้อกำหนดที่แตกต่างกันความเร็วสูงสุดชี้ขาดจะเป็นดังนี้:
หล่อพื้นที่หน้าตัด (mm) | 180x180 | 200 × 200 | 220 × 220 |
ความเร็วในการหล่อ (เมตร / นาที) | 1.6 | 1.8 | 2.0 |
NO | กระดาษชิ้นเล็ก ขนาด | ความเร็วในการหล่อ | การส่งออกรายชั่วโมง (ตัน) | ผลผลิตประจำวัน 20hour (ตัน) | ผลผลิตประจำปี (300days) (ตัน) |
1 | 180 × 180 | 1.6m / นาที | 21.98 | 439 | 131,700 |
2 | 200 × 200 | 1.8m / นาที | 27.13 | 543 | 162,900 |
3 | 220 × 220 | 2.0m / นาที | 36.47 | 729 | 218,700 |
ผลการคำนวณเป็นรัฐในอุดมคติของการผลิตโปรดตามสถานการณ์ที่เกิดขึ้นจริงของการปรับตัวของตัวเอง
เหล็กเกรด | เกรดหล่อ (เมตร / นาที) | อัตราความผิดปกติที่มีประสิทธิภาพ (ε) | อัตราการเสียรูปที่อนุญาต (εmax) |
เหล็กกล้าคาร์บอนตรง | 1.8 ~ 2.5 | โปรดดูตารางคำนวณ | 0.25 |
โลหะผสมเหล็กต่ำ | 1.3 ~ 2.0 | โปรดดูตารางคำนวณ | 0.15 ~ 0.2 |
4. CCM รายการชิ้นส่วนอุปกรณ์
| № | ชื่ออุปกรณ์ | น้ำหนัก | รุ่นและข้อกำหนด | หน่วย | |

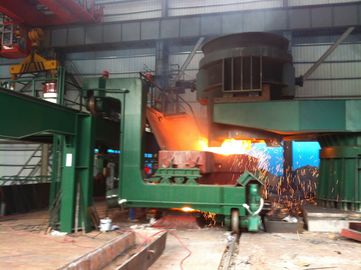

| 1 | ป้อมปืนทัพพี | 21T | ชุด | 1 | |
| ไดรฟ์ไฮดรอลิที่มีน้ำหนัก | |||||
| 2 | arriage Tundish | 12.5 × 2 = 25T | ชุด | 2 | |
| ประเภทขาสูงและต่ำ | |||||
| 3 | Tundish | 6 × 2 = 12T | ชุด | 2 | |
| 4 | ตะกรันหม้อ | 2.5T | ชุด | 1 | |
| 5 | อุปกรณ์ป้องกันแขนยาว | 0.3T | ชุด | 1 | |
| 5 | อบ Tundish | 5.3 × 2 = 10.6T | ชุด | 2 | |
| 6 | หัวฉีด Tundish | ชุด | 2 | ||
| การอบ | |||||
| 7 | การดำเนินงานหล่อ | ชุด | 2 | ||
| กล่องเท้าแขน | |||||
| ชั้น | |||||
| 8 | 200 × 200 แม่พิมพ์ | ชุด | 3 | ||
| 9 | ปกแม่พิมพ์ | ชุด | 3 | ||
| 10 | อุปกรณ์ oscillator | ชุด | 3 | ||
| 11 | ส่วนหัวสเปรย์ | ชุด | 3 | ||
| 12 | ส่วนที่มุ่งเน้น | ชุด | 3 | ||
| 13 | บาร์หุ่นแข็ง | ชุด | 3 | ||
| 14 | อุปกรณ์จัดเก็บข้อมูลบาร์ Dummy | ชุด | 3 | ||
| 15 | ยืดและ | ชุด | 3 | ||
| เครื่องถอน | |||||
| 16 | ยืดและ | ชุด | 1 | ||
| เครื่องถอน | |||||
| ฐานร่วมกัน | |||||
| 17 | กรรไกรวิธีลูกกลิ้ง | ชุด | 3 | ||
| 18 | หนีบเหล็กแท่ง | ชุด | 3 | ||
| เครื่อง | |||||
| 19 | ไฟฉายตัด | ชุด | 3 | ||
| เครื่อง | |||||
| 20 | ตัดคอลเลกชัน | ชุด | 1 | ||
| อุปกรณ์ศีรษะและ | |||||
| หม้อแขวน | |||||
| 21 | หลังจากตัดลูกกลิ้ง | ชุด | 3 | ||
| 22 | rollerⅠขนส่ง | ชุด | 3 | ||
| 23 | rollerⅡขนส่ง | ชุด | 3 | ||
| 24 | ลูกกลิ้งที่น่าพิศวง | ชุด | 3 | ||
| 25 | ฝาคงที่ | ชุด | 3 | ||
| 26 | เหล็กขยับ | ความยาว 6 เมตร | ชุด | 3 | |
| เครื่อง | |||||
| 27 | ระบายความร้อนคอลเลกชัน | ชุด | 1 | ||
| เตียง | |||||
| 28 | การระบายความร้อนของร่างกายล้อ | รวมถึงตัวกรองย้อน | ชุด | 1 | |
| ระบบ | |||||
| 29 | ฝาครอบล้อ | ชุด | 1 | ||
| 30 | ความยาวอัตโนมัติ | ชุด | 3 | ||
| ระบบ | |||||
| วันที่ 31 | หน่วยประมวลผลแหล่งที่มาของก๊าซ | ก๊าซที่ใช้ในการจัดการ | ชุด | 1 | |
| 32 | แพลตฟอร์มเหล็ก | 1 | |||
| hydrauli หล่อลื่นระบบนิวเมติก | |||||
| 1 | เป็นเจ้าภาพสถานีไฮโดรลิค | ชุด | 1 | ||
| 2 | เหล็กแท่งสถานีไฮโดรลิค | ชุด | 1 | ||
| 3 | รถกระบะยกไฮดรอลิ | ชุด | 2 | ||
| 4 | สถานีจาระบีหล่อลื่นแบบรวมศูนย์ | ชุด | 6 | ||
| 5 | ท่อไฮโดรลิค | ชุด | 1 | ||
| 6 | ท่อหล่อลื่น | ชุด | 1 | ||
| CCM 3 ไฟฟ้า | |||||
| 1 | สถานีปฏิบัติการ | ||||
| 2 | แพคเกจซอฟต์แวร์ | ||||
| 3 | PLC | ชุด | 3 | ||
| 4 | ET-200 PLC | ชุด | 1 | ||
| เป็นเจ้าภาพสถานีไฮดรอลิ ET-200 PLC | |||||
| 5 | อินเวอร์เตอร์ | ||||
| ① | WS เครื่องอินเวอร์เตอร์ | ชุด | 3 | ||
| (ชนิดหนัก) พลังงาน: 11 กิโลวัตต์ | |||||
| ② | กรรไกรวิธีการอินเวอร์เตอร์ลูกกลิ้ง: 4KW | ชุด | 3 | ||
