หล่ออย่างต่อเนื่องเครื่องหล่อเครื่องไฮดรอลิ R8M เหล็ก Billet

เหล็กเหล็กแท่งเครื่องหล่อรัศมี

8m

ปริมาณ Strand

2 เส้น

ประเภทการสนับสนุนทัพพี

ป้อมปืนทัพพีหรือรถทัพพี

สายการบิน Tundish

กึ่งพอร์ทัลฟังก์ชั่นการเลื่อนข้าม

วิธีการหล่อ

วัดแสงหัวฉีดเปิดหล่อ

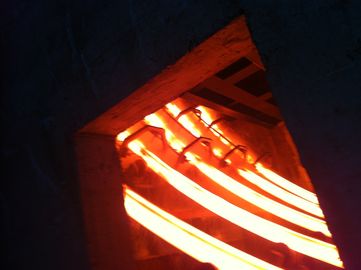

ระบายความร้อนรอง

ก๊าซและน้ำเย็น 2 ปรับวงจร

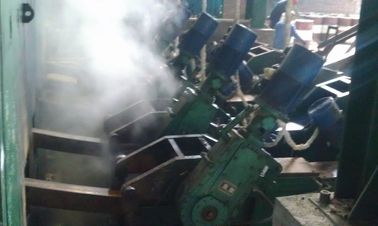

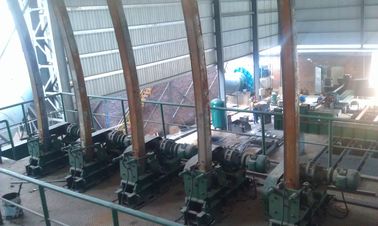

ถอนเครื่องยืด

ทั้งหมด 5 ลูกกลิ้งยืดก้าวหน้า

ตารางม้วน

ไดรฟ์กลุ่มเชนส่วนกลาง

บาร์ dummy

เข้มงวดกับตัวเองปรับตัวหัวหุ่นบาร์

ตัดเหล็กแท่ง

ไฮดรอลิหรือตัดไฟเครื่อง

ลำเลียงเหล็กแท่ง

กลุ่มส่วนกลางตารางลูกกลิ้งสด

คูลลิ่งประเภทของธนาคาร

เตียงระบายความร้อนง่าย

ความจุระบุ

30T

แตะเพื่อแตะวงจร

60 นาที

ปริมาณเตา

3sets

วันทำงาน

330 วัน / ปี

ค่าเฉลี่ยของจำนวนเตาทุกวัน

24 / วัน

กำลังการผลิต

300,000t / ปี

หล่อพื้นที่หน้าตัด (mm)

180x180

200 × 200

220 × 220

ความเร็วในการหล่อ (เมตร / นาที)

1.6

1.8

2.0

NO

กระดาษชิ้นเล็ก

ขนาด

ความเร็วในการหล่อ

การส่งออกรายชั่วโมง

(ตัน)

ผลผลิตประจำวัน

20hour

(ตัน)

ผลผลิตประจำปี (300days)

(ตัน)

1

180 × 180

1.6m / นาที

21.98

439

131,700

2

200 × 200

1.8m / นาที

27.13

543

162,900

3

220 × 220

2.0m / นาที

36.47

729

218,700

เหล็กเกรด

เกรดหล่อ (เมตร / นาที)

อัตราความผิดปกติที่มีประสิทธิภาพ (ε)

อัตราการเสียรูปที่อนุญาต (εmax)

เหล็กกล้าคาร์บอนตรง

1.8 ~ 2.5

โปรดดูตารางคำนวณ

0.25

โลหะผสมเหล็กต่ำ

1.3 ~ 2.0

โปรดดูตารางคำนวณ

0.15 ~ 0.2

№

ชื่ออุปกรณ์

น้ำหนัก

รุ่นและข้อกำหนด

หน่วย

1

ป้อมปืนทัพพี
ไดรฟ์ไฮดรอลิที่มีน้ำหนัก

21T

ชุด

1

2

arriage Tundish
ประเภทขาสูงและต่ำ

12.5 × 2 = 25T

ชุด

2

3

Tundish

6 × 2 = 12T

ชุด

2

4

ตะกรันหม้อ

2.5T

ชุด

1

5

อุปกรณ์ป้องกันแขนยาว

0.3T

ชุด

1

5

อบ Tundish

5.3 × 2 = 10.6T

ชุด

2

6

หัวฉีด Tundish
การอบ

ชุด

2

7

การดำเนินงานหล่อ
กล่องเท้าแขน
ชั้น

ชุด

2

8

150 × 150 แม่พิมพ์

ชุด

2

9

ปกแม่พิมพ์

ชุด

2

10

อุปกรณ์ oscillator

ชุด

2

11

ส่วนหัวสเปรย์

ชุด

2

12

ส่วนที่มุ่งเน้น

ชุด

2

13

บาร์หุ่นแข็ง

ชุด

2

14

อุปกรณ์จัดเก็บข้อมูลบาร์ Dummy

ชุด

2

15

ยืดและ
เครื่องถอน

ชุด

2

16

ยืดและ
เครื่องถอน
ฐานร่วมกัน

ชุด

1

17

กรรไกรวิธีลูกกลิ้ง

ชุด

2

18

หนีบเหล็กแท่ง
เครื่อง

ชุด

2

19

ไฟฉายตัด
เครื่อง

ชุด

1

20

ตัดคอลเลกชัน
อุปกรณ์ศีรษะและ
หม้อแขวน

ชุด

1

21

หลังจากตัดลูกกลิ้ง

ชุด

2

22

rollerⅠขนส่ง

ชุด

2

23

rollerⅡขนส่ง

ชุด

2

24

ลูกกลิ้งที่น่าพิศวง

ชุด

1

25

ฝาคงที่

ชุด

1

26

เหล็กขยับ
เครื่อง

ความยาว 6 เมตร

ชุด

1

27

ระบายความร้อนคอลเลกชัน
เตียง

ชุด

1

28

การระบายความร้อนของร่างกายล้อ
ระบบ

รวมถึงตัวกรองย้อน

ชุด

1

29

ฝาครอบล้อ

ชุด

1

30

ความยาวอัตโนมัติ
ระบบ

ชุด

3

วันที่ 31

หน่วยประมวลผลแหล่งที่มาของก๊าซ

ก๊าซที่ใช้ในการจัดการ

ชุด

1

32

แพลตฟอร์มเหล็ก

1

hydrauli หล่อลื่นระบบนิวเมติก

1

เป็นเจ้าภาพสถานีไฮโดรลิค

ชุด

1

2

เหล็กแท่งสถานีไฮโดรลิค

ชุด

1

3

รถกระบะยกไฮดรอลิ

ชุด

2

4

สถานีจาระบีหล่อลื่นแบบรวมศูนย์

ชุด

6

5

ท่อไฮโดรลิค

ชุด

1

6

ท่อหล่อลื่น

ชุด

1

CCM 3 ไฟฟ้า

1

สถานีปฏิบัติการ

2

แพคเกจซอฟต์แวร์

3

PLC

ชุด

3

4

ET-200 PLC
เป็นเจ้าภาพสถานีไฮดรอลิ ET-200 PLC

ชุด

1

5

อินเวอร์เตอร์

①

WS เครื่องอินเวอร์เตอร์
(ชนิดหนัก) พลังงาน: 11 กิโลวัตต์

ชุด

3

②

กรรไกรวิธีการอินเวอร์เตอร์ลูกกลิ้ง: 4KW

ชุด

3
