จิตรกรรมผงเคลือบเส้นสำหรับรถยนต์ผ้าเบรค OEM กับระบบควบคุมไฟฟ้า

จิตรกรรมผงเคลือบเส้นสำหรับรถยนต์ผ้าเบรค OEM กับระบบควบคุมไฟฟ้า

ไฟฟ้าสถิตสายเคลือบผงสำหรับรถของแผ่น

1. การเคลือบผิว: เคลือบผงอัตโนมัติ

2. การอบแห้งอุโมงค์เครื่องทำความร้อน: ความร้อนไฟฟ้า

ระยะทาง 3. แขวน: 600 มมหนึ่งที่ระยะเวลา

Electrostatic ผงอัตโนมัติเคลือบเส้นสำหรับรถยนต์ผ้าเบรค OEM

I. การออกแบบพื้นฐาน (อุปทานของผู้ใช้)

ชื่อ 1. ผลิตภัณฑ์: ผ้าเบรค
2. วัสดุ: เหล็กชิ้น
3. สินค้าที่มีขนาดสูงสุด: L150 × W150 × H30 (mm)
4. สินค้าน้ำหนักสูงสุด: ≤30Kg
5. ห่วงโซ่ลำเลียงน้ำหนักแขวนเดี่ยว: 0.35Kg Model: QXG (200)
6. แขวน: หนึ่งในไม้แขวนสินค้าหนึ่งชิ้น
ระยะทาง 7 แขวน: 600 มมหนึ่งที่ระยะเวลาที่ห้อยลงมาจากชุดที่เกิดขึ้นจริงตามชิ้นงานที่แตกต่างกัน
สายความเร็ว 8. การออกแบบและปรับสายความเร็ว: 1.5 เมตร / นาที
พื้นที่ 9. เคลือบพื้นผิว
10. การเคลือบผิว: เคลือบผงอัตโนมัติ
11. การอบแห้งอุโมงค์เครื่องทำความร้อน: ความร้อนไฟฟ้า
12. อัดอากาศ: ผู้ใช้เอง, แช่แข็งแห้งความชื้น <เนื้อหา 1.3G / m3 น้ำมัน <1PPM
พื้นที่ 13. พืช: ดูรูป
14. พลังงาน (1) สามเฟสห้าสายไฟ (380V) ด้วยลวดพื้นดิน (2) ระบบอัดอากาศ

ครั้งที่สองกระบวนการทางท่อ (V = 1.5 เมตร / นาที)
การปรับสภาพพื้นผิวและใส่เส้นลงในสเปรย์บูธ
บ่มเตาอบจะออก (เย็น) Offload
หมายเหตุ: ส่งชิ้นงานพ่นดีเข้าเตาอบและปิดลำเลียง
ห่วงโซ่แล้วปิดประตูเตาอบเปิดเตาอบความร้อนตั้ง 180 ℃, เวลาการถือครอง 20
นาทีให้อบอุ่นจนเตาอบโดยอัตโนมัติตัดแหล่งจ่ายไฟให้เปิดเตาอบ
ประตูและโซ่ลำเลียงชิ้นงานหลังจากออกสเปรย์ภาพวาดสินค้าอื่น

III, รายละเอียดและพารามิเตอร์
ความน่าเชื่อถือที่ครอบคลุมการออกแบบการพิจารณาขั้นสูงที่เหมาะสมและประหยัดคุณสมบัติที่มีโครงสร้างหลัก:
(I) เตาอบ .Curing -1pcs (หนึ่งจบลง OUT)
ขนาด 1.Inner: L16000 ×× W2000 H2000mm วัสดุผนังเตา: t0.6mm
ชุบสังกะสีเหล็กแผ่น, วัสดุผนังเตา: t0.6mm แผ่นเหล็กสีฉนวนกันความร้อน
ความหนา: 100 มมฉนวนกันความร้อน Rockwool เพลาขยายความร้อนพิเศษ
การขี่จักรยานพัดลมพลังงาน 3kW-1 หน่วย
อุณหภูมิ: อุณหภูมิห้อง ~ 200 ℃
ระบบทำความร้อน:
ฉนวนกันความร้อนในห้องร้อน: 100000kcal / เอช ,, Quantity: 1set
แชสซี: 10 # ท่อสี่เหลี่ยม
ระบบอากาศ 2.Return
1) ฟีดด้านล่างโดยใช้ลักษณะเป็นวงกลมที่ด้านล่างสมดุลของอากาศร้อน
2) คู่มือลมดันลมในการเจาะพื้นเพื่อให้แน่ใจว่าอุณหภูมิเครื่องแบบ
3) การไหลเวียนของพัดลมไฟฟ้า: 3kW 1 ชุด
พลังงานระบบทำความร้อน 3.Heating: 21KW
ระบบทำความร้อนกับมีฝนฟ้าคะนองกระจายครีบหลอดไฟฟ้าทำความร้อน, พัดลมหมุนเวียนอัตโนมัติ
การสอบสวนการควบคุมอุณหภูมิ ความร้อนของท่อความร้อนอุ่นไฟฟ้าพลังใน
ห้องความร้อนจะถูกส่งโดยตรงจากแฟนหมุนเวียนภายในของการอบแห้งที่
อุโมงค์และวงจรอย่างต่อเนื่องอุณหภูมิภายในเตาอบที่เพิ่มขึ้นในการตั้งค่า
อุณหภูมิและแจกจ่ายเครื่องแบบ
การควบคุมอัตโนมัติของอุณหภูมิและจอแสดงผลดิจิตอลเพื่อปรับอุณหภูมิของ
อุโมงค์อบแห้ง ไอเสียถูกแยกออกผ่านท่อ
กลุ่มฉนวนกันความร้อนปิดโดยอัตโนมัติเมื่ออุณหภูมิถึงบน
จำกัด ขีด จำกัด อุณหภูมิโดยอัตโนมัติเปิด ฉนวนกันความร้อนหมุนเวียนแฟนคุณภาพ
บวกแกนยาวป้องกันที่มีประสิทธิภาพของมอเตอร์

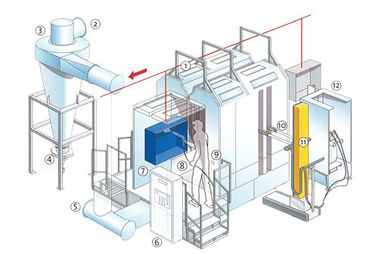

(II) .Spray บูธ 1pcs
ขนาด 1.outer บูธ: L6000 ×× W1200 H2000 ㎜ (T1.2 ㎜ SPG แผ่นเหล็กสแตนเลส)
1pcs ผิวขาดดุล painting.Roof มุมที่เป็นของแข็งของเหลวที่มีวงกลม
ตัวถัง: 5 # ถังเหล็ก
ห้องผงที่มีโครงสร้างการประกอบแผ่นรอยด้านล่างเป็นโครงสร้างแบน
สะดวกรถเข็นชิ้นงานในการดำเนินการปัดฝุ่นรูปลักษณ์สวยงาม
โครงสร้างแบนภายในห้องผงงานการทำความสะอาดห้องแป้งมากขึ้น
สะดวกรวดเร็วและสองช่องหูเปิดใช้สำหรับชิ้นงานที่ผ่านการ
2. อิเล็กทรอนิกส์ระบบการกู้คืนชีพจร --- 1set
ระบบการเต้นของชีพจรอิเล็กทรอนิกส์ทำความสะอาดกู้คืนผงประกอบด้วยดังต่อไปนี้
ส่วนประกอบ:
1) Ø325กรองเรซินใย× 900 (ล้างทำความสะอาดได้) 16
2) การเต้นของชีพจรทำความสะอาดฉีดปาก 16
3) ถังก๊าซเหล็กกลม 2
4) รูปแบบแฟนรีไซเคิล (4-72-4A-5.5KW) 2units
กรองหลังจากระยะเวลาของการทำงานพื้นผิวของผงถูกกรองซ้อนหนา
ชีพจรทำความสะอาดของตัวกรองที่อยู่ภายในเครื่องในเวลานี้
การบีบอัดอากาศจะถูกปล่อยออกมาจากช่วงเวลาที่ออกไปด้านนอกด้านในเพื่อให้
ผงที่ตกลงมาผ่านการสั่นสะเทือน การควบคุมการเต้นของชีพจรพร้อมกับคู่มือ
(III) 0.1 อัตโนมัติ Reciprocator-2pcs Colo-2000D
1) ปรับความถี่ reciprocator ได้รับการออกแบบมาเป็นพิเศษสำหรับที่มีคุณภาพสูง
เคลือบผงก็สามารถดำเนินการได้ถึงสามปืนสเปรย์
ความถี่: ญี่ปุ่นมิตซูบิชิ
2) ข้อมูลทั่วไป
โปรแกรมที่สามารถใช้ได้ถึง 80
แม็กซ์สโต๊คความสูง 1.5 เมตร
ความเร็วสูงสุด 0.8m / s
0.08m ความเร็วขั้นต่ำ / S
การเร่งความเร็ว 0.1m / S2
3) ข้อมูลไฟฟ้า
แรงดันไฟฟ้าอินพุตที่กำหนดเฟสเดียว 170-264VAC

ความอดทน 10% / - 10%
ความถี่ 50 / 60Hz
ฟิวส์ 10.0AT
2.5kW การใช้พลังงาน
2 P พี่เคลือบ machine- 2pcs Colo-800
1) หน่วยควบคุมอัจฉริยะจอแสดงผลแบบดิจิตอลสำหรับแรงดันไฟฟ้าปัจจุบัน
นำเข้าอิตาลีส่วนที่ดีสำหรับทาทับชิ้นงานที่ซับซ้อน 100kv ปรับ
ปืนเคลือบผงกับกระโดดผงสแตนเลส
2) รวม:
ควบคุม -1pcs หน่วย
เคลือบผง -1pcs ปืน
ผงกว่า --- 1pcs (55L)
รถเข็น 1pcs
ผงปั๊ม 1pcs
น้ำมันกรอง 1pcs
Fluiding หน่วย 1pcs
เพาเวอร์สายเคเบิล 1pcs
Groundly สายเคเบิล 1pcs
เครื่องหลอด-3pcs
3) ไฟฟ้าทางเทคนิค
แรงดันไฟฟ้าอินพุต: AC220V / 50Hz +/- 10%
กำลังไฟฟ้าเข้า: ≤50W
การทำงานแรงดันไฟฟ้า: DC24V
แรงดันไฟฟ้าของปืน: 0-100KV (ปรับปรุง)
curring สูงสุด: 100UA
3, เคลือบสีฝุ่นปืนอัตโนมัติระบบ 6sets Colo-800D
รุ่นนี้มันเป็นระบบอัจฉริยะในการดำเนินงานที่ง่ายและดีสำหรับการที่แตกต่างกัน
ชนิดของรูปร่าง

4, ผงตะแกรงเครื่อง -2pcs Colo-3000-R
"ร่อนผง machine- ใช้ในพื้นที่เคลือบผงที่จะไปกับอัตโนมัติ
reciprocator เพื่อการรีไซเคิลผงหายไปในกระบวนการของผงไฟฟ้าสถิต
เคลือบบนชิ้นงานโลหะ
5, C ข้อมูลควบคุม Cabinet- 1pc COLO-5000-800D
เราใส่ตัวควบคุมใน cabinet.This เป็นเพียงคณะรัฐมนตรีไม่รวม
ตัวควบคุม
ระบบควบคุมกลางสำหรับปืนอัตโนมัติหลาย
โดดเด่นด้วยข้อดีขยายและเศรษฐกิจ
ให้การควบคุมการทำงานทั่วไปของการผลิตไฟฟ้าหลักและอากาศ
ง่ายสำหรับการดำเนินงานและการบำรุงรักษา ขนาดนี้สำหรับ 6pcs ชุดควบคุม

(iv) แขวนระบบสายพานลำเลียง:
1- รุ่นที่: QXG 200 ชนิดสายพานลำเลียงโซ่คู่มือล้อเดียว - เดินคู่
โครงสร้างรอบกระตุ้นห่วงโซ่ที่จะทำงานได้อย่างราบรื่น
2 --- ระบบการจัดส่งที่มีกลไกการไดรฟ์ความตึงเครียดค้อน
สถาบันการศึกษาวงโคจร, โซ่, รางโค้งรถไฟส่องกล้องตรวจสอบรถไฟอุปกรณ์หล่อลื่น
ยึดติด
บรรทัดที่ 3 --- เส้นสเปรย์ทั้งกับหน่วยเชิงเส้นไดรฟ์และค้อนตึงเครียดไดรฟ์
มีกลการป้องกันความปลอดภัย
4 --- อบแห้งออกจากอุโมงค์ที่ห่างไกลออกไปจากเขตที่อุณหภูมิสูงด้วย
อุปกรณ์เติมน้ำมันเชื้อเพลิงในการสั่งซื้อเพื่อให้แน่ใจว่าโซ่ลำเลียงทำงานในระยะยาวได้ดี
รัฐหล่อลื่น
5 - เต็มรูปแบบของห่วงโซ่ราวเสาφ110mmคอลัมน์หลอด "C" ที่มีรูปร่าง
เหล็กที่ผลิตโดยรถไฟหนานจิง ในการลงเนินข้อศอก 30 องศาข้อศอกเพื่อให้แน่ใจว่า
ลำเลียงชิ้นงานได้อย่างราบรื่นปลอดภัย
6 --- พารามิเตอร์ห่วงโซ่การระงับการลำเลียง

(V) ระบบควบคุมไฟฟ้า
ระบบจะใช้การควบคุมจากส่วนกลางค่อนข้างทั่วกระดานไฟฟ้า
จัดให้อยู่ในแถวเรียบร้อยการเลือกของข้อกำหนดรัดเหมาะสม
ข้อกำหนดสะพาน Slotted เพื่อตอบสนองความต้องการในการจัดแถวเรียบร้อย
1) อุปกรณ์ไฟฟ้าทั้งหมดในสอดคล้องกับมาตรฐานสากล
2) ควบคุมอุณหภูมิด้วยจอแสดงผลดิจิตอลอุณหภูมิที่ตั้งและที่เกิดขึ้นจริง
อุณหภูมิในการควบคุมจากส่วนกลางคณะกรรมการนับการแสดงผล
3) การออกแบบของระบบทั้งหมดที่ติดตั้งในสอดคล้องกับต่างประเทศ
กฎระเบียบ
ชิ้น
ลำเลียงระงับ
พิมพ์ QXG200 ห่วงโซ่แขวน
ห่วงโซ่ความยาว 80 เมตร
ความเร็ว (ธรรมดา) 1.5 เมตร / นาที
ช่วงปรับ 1-3m / นาที
ห่วงโซ่คู่ใช้เวลาเดินสไตล์รอบ - คู่มือเดียว
ห่วงโซ่ล้อรถบรรทุก
ไดรฟ์หน่วยอินเวอร์เตอร์มอเตอร์ - การควบคุมความถี่ -
ไท่อินเวอร์เตอร์
3HP ไดร์เวอร์
จำนวนหน่วย 1set ไดรฟ์
อุปกรณ์ดึงค้อนหนัก
จำนวนของความตึงเครียด 1set
ติดตามโค้ง R1000
การติดตั้งน้ำมันเติมน้ำมันจุดเติมน้ำมันเชื้อเพลิงปรับ
การลดลงของถ้วยน้ำมัน
50kg จุดเดียว

3.equipment:
หมายเหตุ: รายละเอียดการออกแบบที่เฉพาะเจาะจงตามที่ผู้ซื้อได้รับการออกแบบ

พระมงกุฎเกล้าเจ้าอยู่หัว ความคืบหน้าการทำงาน:
มีผลใช้สัญญานี้จะแล้วเสร็จภายใน 60 วัน
ITEM
1 บ่มเตาอบ L16M ×× W2M H2M 1set
2 ระบบทำความร้อน 21KW 1set
3 พัดลมระบายความร้อนของการขี่จักรยาน 3kW 1set
4 บูธสเปรย์อัตโนมัติรวมถึงการกู้คืนระบบการเต้นของชีพจร L6M ×× W1.2M H2M 1set
5 ผงเครื่องเคลือบ COLO-800D 2 ติดตั้ง
6 อัตโนมัติ reciprocator COLO-2000D 2 ติดตั้ง
7 อัตโนมัติผงระบบการเคลือบปืน COLO-800D 6SET
8 ผงเครื่องตะแกรง COLO-3000R (60x60cm) 2 ติดตั้ง
9 การควบคุมคณะรัฐมนตรี COLO-5000-800D 1set
10 แขวนโซ่ลำเลียง
จุดเดียว 50 KG L80m 1set
11 ไดรฟ์หน่วย QXG200type 1set
12 หน่วยความตึงเครียด QXG200type 1set
13 โค้งติดตามคอลัมน์ตรงแยก QXG200type 1set
14 การควบคุมไฟฟ้าที่มีคุณภาพสูงยี่ห้อ 1set
15 จิตรกรรม - -
