| แสงสูง: | ด้าน PCB เดียว PCB สองด้าน,double sided PCB |
||
|---|---|---|---|

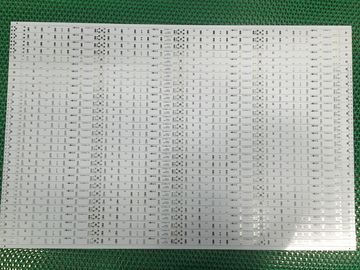

หัวใจมีความยืดหยุ่น FR4 สมัชชาคณะ Printed Circuit สำหรับไฟ LED
ข้อมูลคณะกรรมการ FR4
คณะกรรมการ FR4 คุณสมบัติหลักทางเทคนิคและการประยุกต์ใช้: เสถียรภาพประสิทธิภาพฉนวนไฟฟ้าความเรียบดีพื้นผิวเรียบหลุมไม่มีความอดทนความหนากว่ามาตรฐานที่เหมาะสมสำหรับการประยุกต์ใช้ในการปฏิบัติงานสูงความต้องการของฉนวนกันความร้อนอิเล็กทรอนิกส์ของผลิตภัณฑ์เช่นแผ่นเหล็กเสริม FPC เตาดีบุกที่มีอุณหภูมิสูง แผ่นทนไดอะแฟรมคาร์บอนแม่นยำว่ายน้ำล้อดาวทดสอบ PCB ไฟฟ้าแผ่นฉนวนกันความร้อน (ไฟฟ้า) อุปกรณ์แผ่นฉนวนกันความร้อน, ฉนวนกันความร้อนชิ้นส่วนหม้อแปลงฉนวนไฟฟ้าขดลวดโก่งคณะกรรมการ terminal, กระดานฉนวนสวิตช์อิเล็กทรอนิกส์ ฯลฯ
ลักษณะของแผ่นอลูมิเนียม
1. การใช้พื้นผิวภูเขาเทคโนโลยี (SMT)
2. ในการออกแบบวงจรของการแพร่กระจายความร้อนเป็นการรักษาที่มีประสิทธิภาพมาก
3. อุณหภูมิในการทำงานลดลงในการปรับปรุงความหนาแน่นของพลังงานและความน่าเชื่อถือยืดอายุการใช้งานของผลิตภัณฑ์;
4. ลดขนาดของผลิตภัณฑ์ของเราลดค่าใช้จ่ายด้านฮาร์ดแวร์และการชุมนุม
5. แทนของพื้นผิวเซรามิกเปราะอดทนกลที่ดีขึ้น
ข้อมูลจำเพาะทางเทคนิคสำหรับ PCB
| จำนวนชั้น | 1 ชั้น |
| ปริมาณการสั่งซื้อ | 1 ถึง 50,000 |
| รูปร่างคณะกรรมการ | Retangular รอบสล็อตพิลึกซับซ้อนผิดปกติ |
| ประเภทของคณะกรรมการ | แข็งยืดหยุ่นแข็งที่มีความยืดหยุ่น |
| วัสดุคณะกรรมการ | FR-4 อีพ็อกซี่แก้ว, FR-4 สูง Tg, เป็นไปตาม RoHS, อลูมิเนียม, โรเจอร์ส ฯลฯ |
| คณะกรรมการตัด | เฉือน V-คะแนนแท็บเส้นทาง |
| คณะกรรมการความหนา | 0.2-4.0mm, Flex 0.01-0.25mm |
| ทองแดงน้ำหนัก | 1.0, 1.5, 2.0 ออนซ์ |
| หน้ากากประสาน | สองด้าน LPI สีเขียวนอกจากนี้ยังสนับสนุนสีแดง, สีขาว, สีเหลือง, สีฟ้า, สีดำ |
| หน้าจอไหม | สองด้านหรือด้านเดียวในสีขาว, สีเหลือง, สีดำหรือเชิงลบ |
| Silk Screen นาทีความกว้างของสาย | 0.006 '' หรือ 0.15 มม |
| แม็กซ์ขนาดคณะกรรมการ | 20 นิ้ว * 20inch หรือ 500mm * 500mm |
| นาที Trace / Gap | 0.10 หรือ 4mils |
| นาทีเจาะรูขนาดเส้นผ่าศูนย์กลาง | 0.01 '', 0.25mm หรือ 10mils |
| พื้นผิว | HASL, นิกเกิ้ล, Immersion ทอง, Immersion กระป๋องแช่เงิน, OSP ฯลฯ |
| คณะกรรมการความอดทนความหนา | ± 10% |
| ความอดทนทองแดงน้ำหนัก | ± 0.25 ออนซ์ |
| ความกว้างสล็อตน้อยที่สุด | 0.12 '', 3.0mm หรือ 120mils |
| ความลึก V-คะแนน | 20-25% ของความหนาของคณะกรรมการ |
| รูปแบบเอกสารการออกแบบไฟล์ | Gerber RS-274,274D อินทรีและของ AutoCAD DXF, DWG |
เราสามารถที่จะให้คุณบริการที่ดีที่สุดอิเล็กทรอนิกส์ S:
ข้อกำหนดทางเทคนิคสำหรับการประกอบวงจร:
1) เทคโนโลยีบัดกรีพื้นผิวติดตั้งและผ่านหลุมมืออาชีพ
2) ขนาดต่างๆเช่นเทคโนโลยี SMT 1206,0805,0603,0402 ส่วนประกอบ
3) ไอซีที (ในการทดสอบวงจร) FCT (ทดสอบวงจร) เทคโนโลยีการทำงาน
4) PCB Assembly ด้วย UL, CE, FCC, Rohs อนุมัติ
5) เทคโนโลยีก๊าซไนโตรเจน reflow บัดกรีสำหรับ SMT
6) มาตรฐานสูง SMT และบัดกรีสายการประกอบ
7) ความหนาแน่นสูงที่เชื่อมต่อคณะกรรมการเทคโนโลยีความจุตำแหน่ง
ต้องการใบเสนอราคาสำหรับ PCB และการประกอบวงจร:
1) ไฟล์ Gerber และรายชื่อบอม
2) ภาพชัดเจนของ PCBA หรือตัวอย่าง PCBA สำหรับเรา
3) วิธีการทดสอบการ PCBA
เวลานำ
ตัวอย่าง: 3-4 วัน
การผลิตมวล: 7-15 วัน (ขึ้นอยู่กับปริมาณ)
การบรรจุและการจัดส่ง
แพคเกจสูญญากาศในกล่อง
เงื่อนไขการชำระเงิน
T / T, Western Union
การประยุกต์ใช้งานของผลิตภัณฑ์:
1. คอมพิวเตอร์และผลิตภัณฑ์ที่เกี่ยวข้อง: บอร์ดที่สามารถเคลื่อนย้ายอำนาจ U ดิสก์เชื่อมต่อเครือข่ายคอมพิวเตอร์แผง cameral เมาส์-Wire น้อย
เครื่องใช้ไฟฟ้า 2. หน้าแรก: สมาร์ทโปรเจ็กเตอร์ / cameral ดิจิตอลกระดานความถี่สูง บันทึกและคณะกรรมการทวนเครื่องเสียงรถยนต์กระดานหลักและคณะกรรมการควบคุม
3. การสื่อสาร-Wire น้อย: บอร์ดมือถือ ,. GPS / ทิศทางบันทึกรีด, โทรศัพท์ไร้สายกระดานหลักกระดานหลักอินเตอร์คอม
4. ไฟ LED: พลังงานไฟ LED, แผงไฟ LED, LED เข็มขัดแสง
